Schéma d’installation d’un chauffe-eau thermodynamique : guide pratique et conseils

Un chauffe-eau thermodynamique est un système innovant qui produit de l’eau chaude sanitaire en récupérant la chaleur de l’air ambiant. Sa conception repose sur une pompe à chaleur intégrée qui garantit, à la fois, des économies d’énergie et un confort accru. Installer cet équipement efficacement suppose une bonne connaissance du schéma d’installation, qui détaille les divers raccordements indispensables. Ces connexions concernent l’aéraulique, l’hydraulique et l’électricité, mais aussi la gestion de l’emplacement et la prise en compte des contraintes techniques liées au bâtiment. Cet article vous accompagne pas à pas pour appréhender ce schéma, illustrer les étapes clés, exposer les limites et les points de vigilance, et proposer un ordre logique de décision.

Principe de fonctionnement d’un chauffe-eau thermodynamique

Au cœur du chauffe-eau thermodynamique se trouve une pompe à chaleur air/eau qui capte les calories présentes dans l’air ambiant afin de les transférer à un fluide frigorigène. Celui-ci circule dans un circuit fermé où il est compressé, provoquant une montée en température. La chaleur est ensuite restituée dans le ballon d’eau via un échangeur, ce qui permet de chauffer l’eau sanitaire. Bien que le fonctionnement semble simple, la réussite technique repose sur un schéma d’installation soigné intégrant :

Le circuit aéraulique : pour aspirer de l’air à température ambiante et rejeter l’air vicié une fois qu’il a transmis sa chaleur. Les conduits doivent être dimensionnés pour assurer un débit suffisant (souvent un diamètre d’environ 16 cm), bien isolés pour éviter les déperditions thermiques, et positionnés suivant une orientation optimale (privilégiant parfois une prise d’air extérieur selon le climat et l’espace).
Le circuit hydraulique : reliant le ballon au réseau d’eau froide et aux points d’eau chaude. Il comprend des équipements de sécurité comme un groupe de sécurité et des vannes d’arrêt afin de réguler la pression et faciliter l’entretien.
Le raccordement électrique : indispensable pour alimenter la pompe à chaleur et les dispositifs de commande. La protection par un disjoncteur différentiel est obligatoire, avec une programmation possible pour optimiser l’usage durant les heures creuses.

Les schémas varient quelque peu selon que le chauffe-eau soit monobloc (tout en un) ou bibloc (avec une unité extérieure séparée). Dans ces derniers, le circuit aéraulique se complexifie notamment en raison de la liaison frigorifique entre unités.

Les étapes clés d’une installation réussie selon le schéma

Passer de la théorie à la pratique nécessite une méthodologie ordonnée pour ne pas se heurter à des contraintes imprévues :

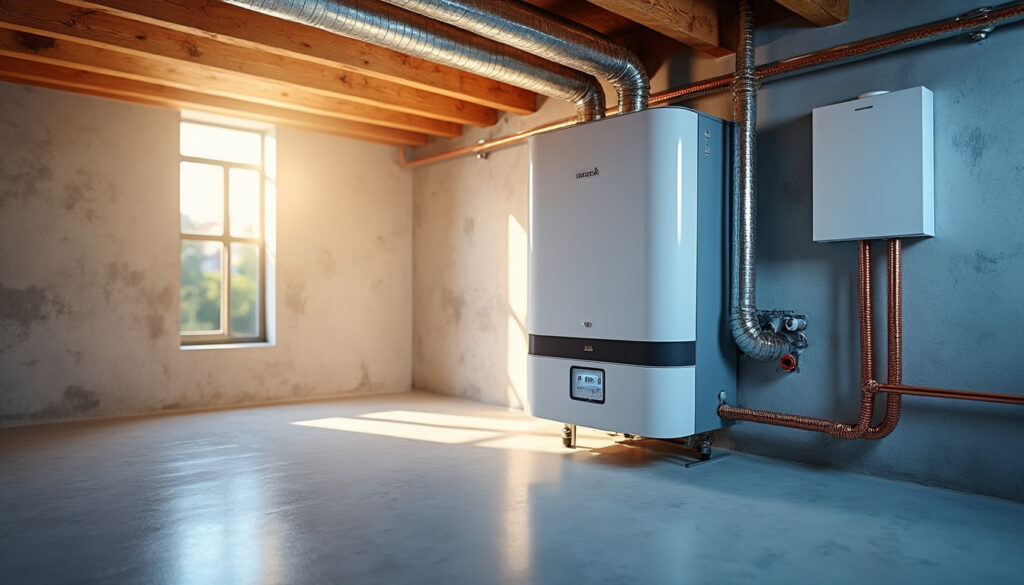

Évaluation et choix de l’emplacement : Le chauffe-eau thermodynamique nécessite un espace ventilé et suffisamment aéré, mais non gelable. Parmi les lieux adaptés, on trouve la buanderie, un cellier ou un garage non chauffé. La pièce doit offrir un volume d’air suffisant pour assurer la bonne efficacité de la pompe à chaleur (8 à 10 m³ minimum selon les modèles). Le schéma précise généralement les distances minimales à respecter autour de l’appareil afin de permettre l’entretien et la circulation de l’air.
Installation du circuit aéraulique : L’installation des conduits doit tenir compte des obstacles techniques et de la distance entre la prise d’air et l’appareil. Par exemple, une gaine trop longue ou non isolée engendrera des pertes thermiques et une baisse de rendement. Sur le terrain, il est fréquent de devoir adapter les longueurs et le diamètre, ou d’installer des clapets anti-retour pour éviter les infiltrations d’air froid en hiver.
Montage du circuit hydraulique : Le raccordement des tuyaux nécessite une attention particulière pour garantir l’étanchéité et faciliter la maintenance. Le schéma détaille la position des vannes d’arrêt, de sécurité et des purges d’air à installer. Sur des installations en renovation, ce point peut exiger d’adapter les diamètres aux tuyauteries existantes, ce qui demande parfois des raccords ou réducteurs.
Raccordement électrique sécurisé : Toute installation électrique doit respecter la réglementation en vigueur. Il est indispensable de confier cette partie à un professionnel qualifié. Le schéma fait souvent apparaître la nécessité d’un disjoncteur différentiel 30 mA, d’un circuit dédié et d’une minuterie de programmation, permettant un fonctionnement en heures creuses pour réduire la facture énergétique.
Réglages, tests et mises en route : Une fois l’installation mécanique et électrique réalisée, il faut effectuer un contrôle des étanchéités, vérifier les flux d’air et procéder aux réglages des paramètres sur la carte électronique. Les essais garantissent que le chauffe-eau fonctionne dans les conditions optimales recommandées par le fabricant.

Exemples terrain et bonnes pratiques

Sur plusieurs chantiers en région froide, il a été observé que la prise d’air extérieur apportait un gain notable en efficacité lorsque la pièce intérieure est trop mauvaise qualité d’air ou trop close. En revanche, si le conduit d’aspiration est mal protégé, l’appareil peut aspirer de l’air très froid en hiver, affectant la durée de vie du compresseur. Les installateurs recommandent d’intégrer un clapet antigel ou une entrée d’air protégée par un boîtier isolé.

Dans un appartement avec VMC double flux, le raccordement sur la reprise d’air extrait a parfois permis de mutualiser les canalisations et éviter de percer de nouveaux murs, réduisant ainsi les coûts et la complexité. Dans ce cas, le schéma préconise le positionnement de filtres facilement accessibles pour nettoyer régulièrement les conduits.

Un autre retour important concerne l’espace autour du ballon : il doit rester dégagé pour faciliter la purge et le remplacement éventuel de la résistance électrique d’appoint. Certaines installations anciennes montrent que la pose dans une niche trop juste a complexifié l’accès et rallongé la durée d’intervention.

Les limites et points de vigilance dans le schéma d’installation

Le schéma reste un outil de référence, mais il a ses limites et points d’attention :

Contraintes structurelles : Dans certains logements anciens, le passage des conduits d’air est problématique. Les murs épais, la présence de poutres ou de doublages isolants compliquent les perçages et la pose d’isolants autour des conduits. L’adaptation du schéma peut exiger une étude préalable de faisabilité.
Qualité de la ventilation : Une pièce trop étanche menace la qualité du rendement car le chauffe-eau ne peut pas extraire assez d’air. L’absence de renouvellement ou un défaut de circulation chasse l’air chaud et provoque des condensations ou un fonctionnement inefficace.
Raccordement électrique : Bien que les branchements électriques semblent simples, il est impératif de respecter les normes (NF C 15-100). Toute intervention doit être confiée à un électricien qualifié pour éviter les risques d’accidents et garantir la conformité.
Variabilité des modèles : Les schémas fournis par les fabricants peuvent différer selon le système monobloc ou bibloc, la capacité du ballon et les accessoires intégrés (résistance d’appoint, thermostat déporté). Il est donc essentiel d’utiliser le document officiel adapté à votre modèle.
Entretien régulier : Un élément souvent sous-estimé dans les schémas est la nécessité d’un entretien annuel, incluant la vérification des filtres, le contrôle des échangeurs et la purge du ballon. Sans cela, la performance décline et la durée de vie raccourcit.

Vérifications avant de vous lancer dans l’installation selon le schéma

Avant de commencer toute installation, l’étude détaillée des points suivants est indispensable :

Emplacement et accès : Valider physiquement l’espace disponible. Vérifier que la hauteur sous plafond, la largeur et la profondeur correspondent au schéma. Assurer aussi un accès confortable pour les opérations futures de maintenance.
Source d’air : Selon votre situation géographique et configuration, choisissez la prise d’air adaptée : air intérieur, air extérieur ou air extrait VMC. Cette décision impactera directement la performance énergétique et le confort thermique.
Réseau électrique : Vérifiez que votre tableau électrique peut accueillir un circuit supplémentaire. Parfois, une mise à niveau de l’installation est nécessaire, ce qui peut affecter le budget et nécessite un professionnel.
Normes et réglementations locales : Le respect des règles électriques, sanitaires et de construction doit être confirmé, notamment pour l’aéraulique. Dans une copropriété, le règlement peut imposer des contraintes spécifiques.
Financement et aides : Examinez les aides potentielles comme le les informations France Rénov’ sur les aides et la rénovation. Ces dispositifs évoluent, leur obtention dépend souvent du professionnel installateur certifié et de la qualité de votre dossier.
Appel à un professionnel : Pour sécuriser et fiabiliser l’installation, faites appel à un installateur agréé. Il pourra adapter le schéma générique à votre logement et vous conseiller sur les modifications éventuelles.

Ordre de décision avant l’installation

En résumé, voici un plan d’action conseillé pour vous guider :

Étude préalable : Faites un état des lieux précis de votre logement, des volumes et réseaux existants.
Choix du modèle : Sélectionnez le chauffe-eau adapté en fonction de votre consommation, espace et contraintes techniques.
Consultation des schémas : Récupérez le schéma officiel du fabricant et comparez-le avec votre environnement.
Vérification technique : Confirmez avec un professionnel la faisabilité technique, notamment pour les conduits d’air et l’électricité.
Déclaration et conformité : Respectez les démarches administratives et demandez des devis certifiés.
Installation : Confiez la pose au professionnel qui suivra le schéma et adaptera si besoin.
Suivi et entretien : Planifiez la maintenance périodique pour assurer durée de vie et performance optimale.

Conclusion

Le schéma d’installation d’un chauffe-eau thermodynamique est un guide fondamental qui simplifie la compréhension des étapes et contraintes techniques. Toutefois, chaque logement présente ses spécificités qu’il importe de prendre en compte pour adapter le plan de pose. En privilégiant un accompagnement professionnel, en respectant les préconisations techniques et en veillant à l’entretien, vous assurez la durabilité de votre équipement et maximisez les économies d’énergie.
