Panneaux solaires dessin : comprendre leur fonctionnement et leur utilisation

Quand on parle de panneaux solaires, les dessins techniques et schémas peuvent sembler compliqués. Pourtant, bien comprendre ces représentations est utile pour saisir le fonctionnement réel, envisager une installation ou simplement mieux comparer les offres. Cet article vous guide pour décoder les dessins de panneaux solaires, de façon claire et pragmatique.

Fonctionnement simplifié d’un panneau solaire

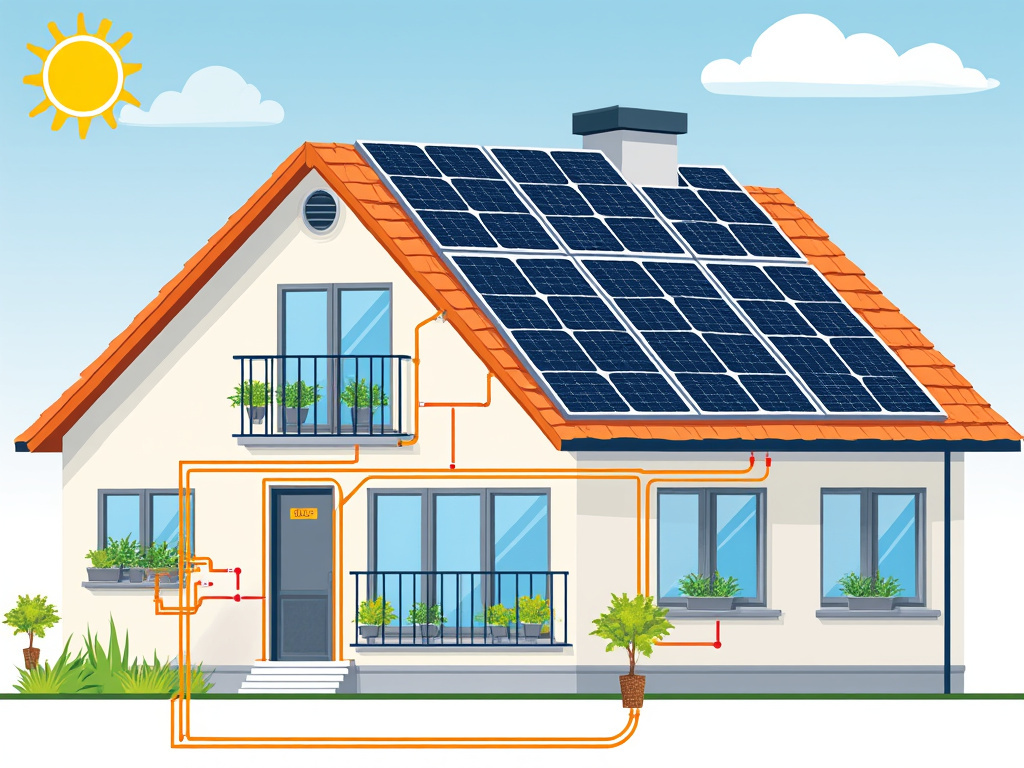

Sur la plupart des dessins, un panneau solaire est représenté par un rectangle divisé en plusieurs petits carrés : ce sont les cellules photovoltaïques. Elles captent la lumière du soleil et la transforment en électricité. Cette électricité est en courant continu (CC) et doit être convertie en courant alternatif (CA), utilisable dans votre habitation, via un onduleur.

Les dessins montrent souvent les câbles, les connexions en série ou en parallèle des panneaux, et parfois les équipements de monitoring. Ces détails renseignent sur la manière dont l’énergie est produite, transportée et régulée dans le système. Par exemple, un câble en série augmente la tension électrique, tandis qu’un câblage en parallèle favorise l’intensité du courant. Ces nuances influencent la puissance finale et la compatibilité avec l’équipement domestique.

L’intérêt réel des schémas pour le particulier

Si vous êtes propriétaire ou locataire envisageant une installation solaire, comprendre un dessin vous aide à :

Visualiser l’organisation des panneaux sur le toit, ce qui facilite la validation de l’espace disponible et l’optimisation de l’orientation.
Comprendre le rôle des onduleurs et batteries si présents, indispensables pour l’autoconsommation ou le stockage d’énergie.
Vérifier la cohérence entre la puissance annoncée et la surface représentée, afin de ne pas être trompé par des estimations optimistes.
Poser les bonnes questions au professionnel installateur, améliorant ainsi la communication et la personnalisation du projet.

Par exemple, sur un terrain urbain encombré d’arbres, un dessin montrant l’emplacement des ombres permet d’évaluer la perte potentielle de production solaire. Dans une maison récente, la coordination entre le tableau électrique, l’emplacement des onduleurs et le plan des panneaux est un gage de facilité d’intégration et d’entretien.

Cas où un dessin de panneaux solaires est vraiment utile

Le dessin devient incontournable quand :

Vous comparez différentes configurations : nombre de panneaux, orientation, inclinaison. Par exemple, une orientation sud-est peut être préférable en hiver pour capter le soleil plus tôt, mais une orientation plein sud est optimisée pour l’année entière.
Vous voulez passer à l’autoconsommation et souhaitez comprendre le circuit électrique, notamment le passage du courant via l’onduleur et la gestion des batteries.
Vous cherchez à diagnostiquer un problème en présence de votre installateur, comme une baisse anormale de production que l’on peut repérer via le schéma de câblage et les zones d’ombre potentielles.
Vous préparez une demande de permis de construire ou une déclaration préalable, où les autorités exigent un plan détaillé de la pose des panneaux pour vérifier l’impact visuel et la conformité aux règles d’urbanisme.

Dans ces différents cas, le dessin éclaire les échanges techniques, stimule votre compréhension et réduit les mauvaises surprises. Par exemple, en région sous influence de règles strictes, un dessin montrant la hauteur et l’inclinaison des panneaux prévient un refus administratif.

Exemples concrets sur le terrain

Dans une maison individuelle en zone rurale, un particulier souhaitait installer 12 panneaux sur son toit pentu. Grâce au dessin fourni par l’installateur, il a pu voir que la partie ouest recevait une ombre d’un grand arbre l’après-midi, ce qui aurait réduit la production. En ajustant l’implantation vers l’est et en changeant l’inclinaison, il a maximisé sa production annuelle. Ce cas illustre l’importance d’analyser finement le dessin, plutôt que de se contenter d’une estimation brute.

Un autre exemple concerne une copropriété en ville souhaitant équiper la toiture collective en solaire. Le dessin précis des circuits en parallèle a permis d’optimiser la répartition de l’électricité entre les appartements et a fait émerger la nécessité d’un double onduleur pour gérer deux lots distincts. Sans ce support visuel, les discussions auraient été plus floues, conduisant à des surcoûts imprévus.

Les limites des dessins standards

Attention, un dessin reste une représentation simplifiée. Il ne remplace pas :

Un diagnostic sur place du toit et de l’installation électrique, qui peut révéler des contraintes structurelles ou de câblage non visibles sur un croquis.
Un calcul précis des besoins en énergie du logement, indispensable pour dimensionner correctement la centrale solaire et éviter surcoûts ou insuffisances.
La prise en compte des contraintes locales (ombrage, règles d’urbanisme, règlement de copropriété) qui peuvent interdire certaines configurations même si elles paraissent idéales sur plan.
Un devis détaillé intégrant tous les coûts, aides et services liés à l’installation.

Il faut donc compléter la compréhension visuelle par des échanges personnalisés avec un professionnel qualifié. Par exemple, un panneau peut figurer dans le dessin, mais la qualité réelle, son étiquetage, sa durabilité, et son rendement à long terme sont des éléments non visibles. Un dessin n’est que la première étape d’un projet complet.

Points importants à vérifier sur un dessin de panneaux solaires

Orientation et inclinaison : Vérifiez si elles correspondent à celles de votre toit. Ceci impacte directement la production. Par exemple, une inclinaison trop plate peut réduire les rendements en hiver.
Nombre de panneaux : Plus il y a de cellules, plus la puissance théorique est élevée, mais ce n’est qu’un élément. La qualité du panneau et son intégration au réseau comptent aussi.
Raccordements : Observez les liaisons (série ou parallèle), cela influence la tension et l’intensité du courant produit. Certains schémas peuvent associer ces deux modes pour optimiser la performance.
Onduleur : Repérez la présence et la capacité, car cet appareil est la clé de l’intégration au réseau domestique. Sa puissance doit être adaptée à celle des panneaux pour éviter les pertes.
Accessoires : Batteries, régulateurs, protections — leur présence dépend de votre configuration et de votre mode d’autoconsommation. Le dessin peut aussi indiquer la position des dispositifs de sécurité et de coupure.

Erreurs fréquentes à éviter dans l’interprétation

Mal lire un dessin peut conduire à :

Surestimer la production énergétique possible, notamment en cas d’ombre partielle ou d’installation mal orientée.
Ne pas anticiper les besoins en raccordement électrique ou en compteur spécifique, comme la nécessité d’un compteur double flux ou d’un abonnement adapté.
Oublier les contraintes de maintenance et d’accès aux panneaux, ce qui peut compliquer les interventions ultérieures.
Confondre panneaux thermiques et panneaux photovoltaïques, qui ont des dessins et usages différents. Un panneau thermique capte la chaleur tandis qu’un photovoltaïque produit de l’électricité.

Face à un dessin douteux, demandez toujours un complément d’explication ou la visite d’un conseiller expert. Par exemple, un installateur affichant un schéma sans onduleur ni protections devrait attirer votre vigilance.

Les vérifications à faire avant de décider

Analyse de votre consommation : Connaissez-vous bien votre profil de consommation électrique ? Certains usages contraignent plus que d’autres le bénéfice de l’installation. Par exemple, un foyer avec un gros besoin de chauffage électrique peut subir des pics difficiles à compenser avec une installation solaire standard.
Étude de faisabilité technique : Demandez un diagnostic complet incluant toiture, orientation, dimensionnement, ainsi qu’une estimation réaliste de la production.
Vérifiez les aides disponibles : Elles varient selon la nature des travaux, la localisation, et vos ressources (France Rénov’, ADEME). S’informer de ces aides peut souvent faire pencher la décision.
Prévoyez une rencontre avec un professionnel qualifié : Un installateur RGE est souvent une garantie de sérieux. N’hésitez pas à demander des exemples de réalisations ou des références.
Consultez votre contrat d’électricité : Certaines offres tarifaires se prêtent mieux à l’autoconsommation, notamment avec des options heures creuses ou un compteur intelligent comme Linky.

L’ordre de décision typique pourrait s’organiser ainsi : évaluation initiale de la consommation, visite technique et dessin de l’installation, devis avec aides et coûts complets, validation du projet, puis installation et mise en service. À chaque étape, la compréhension du dessin s’affine, évitant ainsi les mauvaises surprises.
